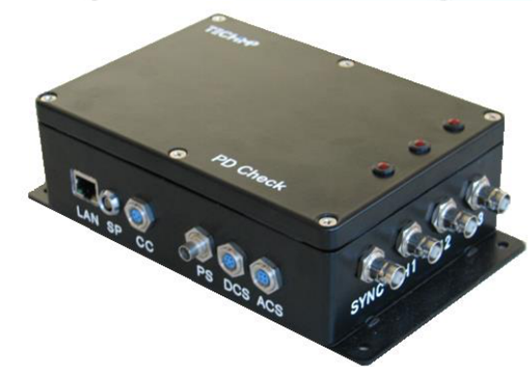

电缆局放测试仪 PD check
PDCbeck新型局部放电检测分析平台为国际领先技术。其主要特点为采样频带高,现场 抗干扰能力强,独有故障缺陷信号分类功能,缺陷识别准确率高,专家系统分析能力强 等。

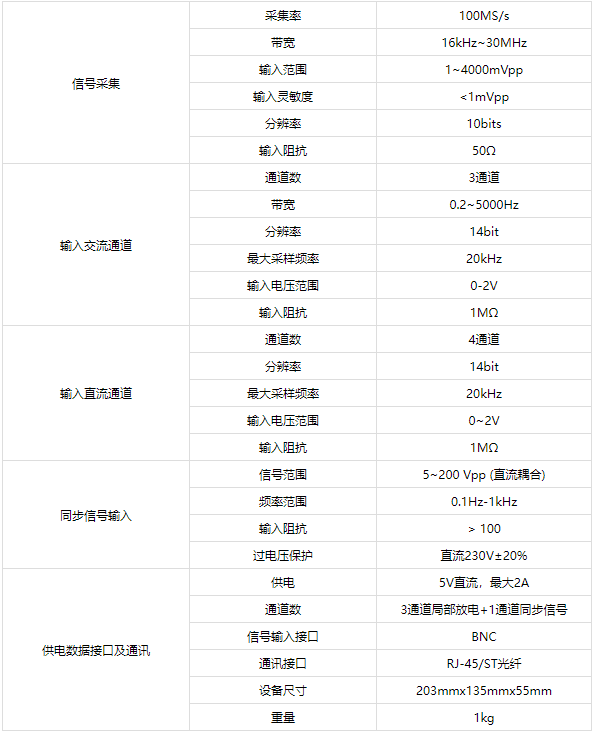

主体

信号采集

采集率

100MS/s

带宽

16kHz~30MHz

输入范围

1~4000mVpp

输入灵敏度

<1mVpp

分辨率

10bits

输入阻抗

50Ω

输入交流通道

通道数

3通道

带宽

0.2~5000Hz

分辨率

14bit

最大采样频率

20kHz

输入电压范围

0-2V

输入阻抗

1MΩ

输入直流通道

通道数

4通道

分辨率

14bit

最大采样频率

20kHz

输入电压范围

0~2V

输入阻抗

1MΩ

同步信号输入

信号范围

5~200 Vpp (直流耦合)

频率范围

0.1Hz-1kHz

输入阻抗



> 100

过电压保护

直流230V±20%

供电数据接口及通讯

供电

5V直流,最大2A

通道数

3通道局部放电+1通道同步信号

信号输入接口BNC

通讯接口

RJ-45/ST光纤

设备尺寸

203mmx135mmx55mm

重量

1kg



传感器

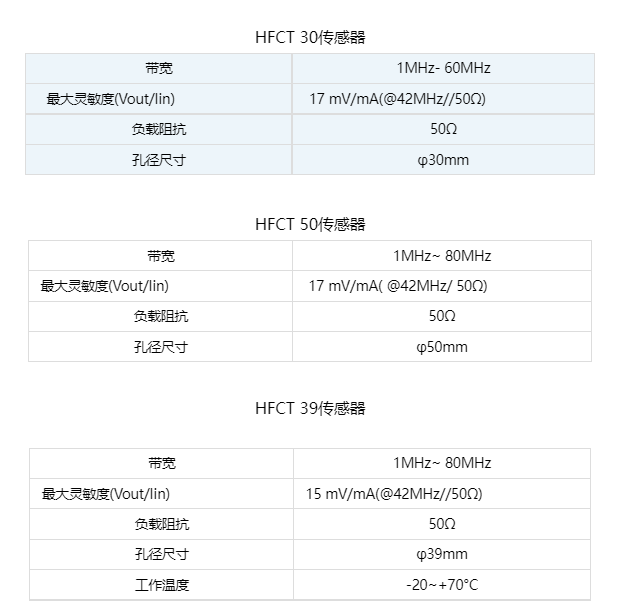

HFCT 30传感器

带宽1MHz- 60MHz
最大灵敏度(Vout/Iin)17 mV/mA(@42MHz//50Ω)
负载阻抗50Ω
孔径尺寸

φ30mm


HFCT 50传感器

带宽

1MHz~ 80MHz
最大灵敏度(Vout/Iin) 17 mV/mA( @42MHz/ 50Ω)
负载阻抗50Ω
孔径尺寸

φ50mm


HFCT 39传感器



带宽1MHz~ 80MHz
最大灵敏度(Vout/Iin)15 mV/mA(@42MHz//50Ω)
负载阻抗50Ω
孔径尺寸

φ39mm

工作温度-20~+70°C

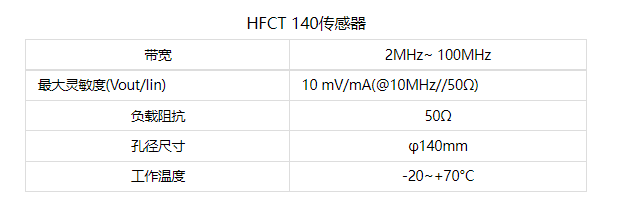

HFCT 140传感器

带宽2MHz~ 100MHz
最大灵敏度(Vout/Iin)10 mV/mA(@10MHz//50Ω)
负载阻抗50Ω
孔径尺寸

φ140mm

工作温度-20~+70°C
